HI-QHD_PIP/PBP

HI-QHD - PIP/PBP 설정 / PIP/PBP setup

[용어정리]

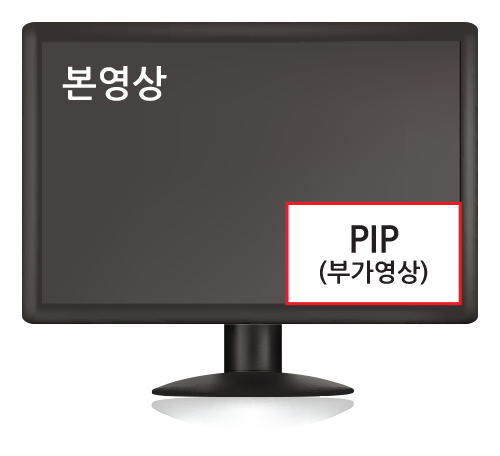

PIP(Picture In Picture)

	본 영상 속에 부가적으로 작게 들어가는 영상입니다. 메이킹 필름, 감독의 제작 포인트 등 다양한 부가 정보를 볼 수 있습니다. PIP는 타이틀을 플레이어에 넣고 나오는 메인화면에서 선택하여 재생시키거나, 본 영상 재생 중 팝업 메뉴를 선택하여 감상하실 수 있습니다. 재생 시 사운드는 본 영상과 PIP사이에서 자동으로 조절됩니다.

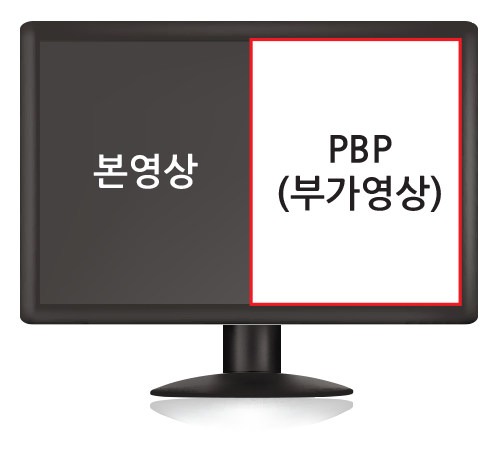

PBP(Picture By Picture)
	PC에 내장되지 않은 게임기(플레이스테이션, XBox 등) 또는 TV튜너 등도 PC 화면과 함께 볼 수 있습니다. 모니터의 외부 입력 단자를 통해 연결하며, 화면 우측에 1:1 비율로 동시에 볼 수 있습니다. 예: 인터넷 검색을 하면서 안테나 단자에 연결된 TV를 1:1 비율로 볼 수 있습니다.

1. PIP / PBP 위치 설정

PIP / PBP Positioning

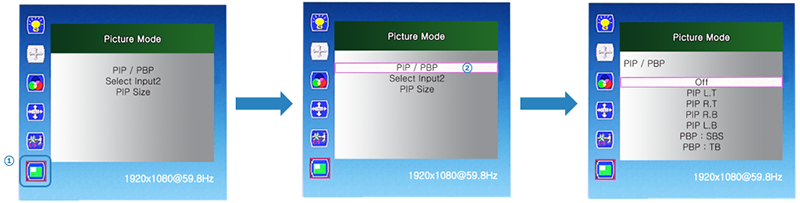

1) Picture Mode에서 PIP / PBP 로 선택해 주세요. ① Picture Mode 선택 ② PIP / PBP 선택 ③ 아래 메뉴에서 위치 설정

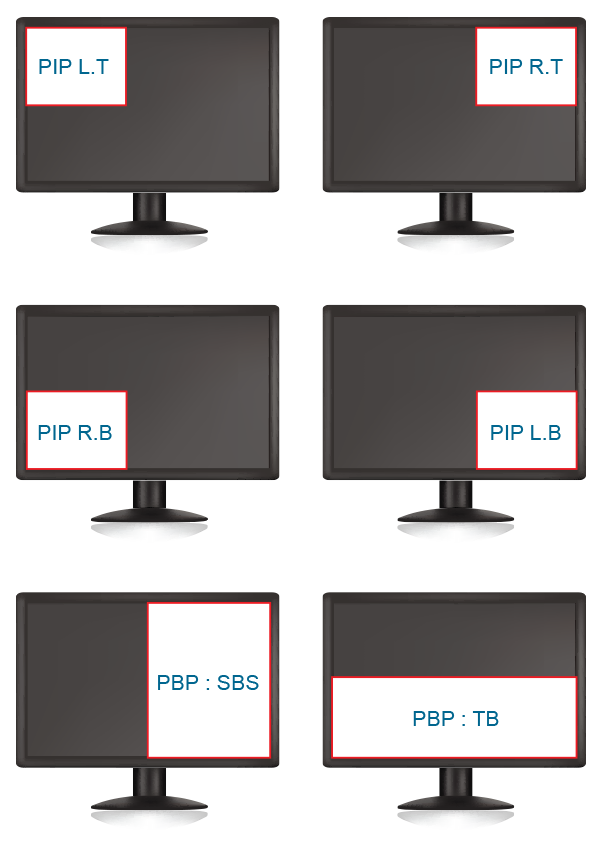

2) PIP / PBP에서 아래 그림을 보고 원하는 위치를 설정해 주세요.
PIP L.T - 좌측/상단(Left/Top) PIP R.T - 우측/상단(Right/Top) PIP R.B - 우측/하단(Right/Bottom) PIP L.B - 좌측/하단(Left/Bottom) PBP : SBS - 1:1비율로 좌측 PBP :TB - 1:1비율로 하단

2. 입력단자2 설정

Select Input2 Setup

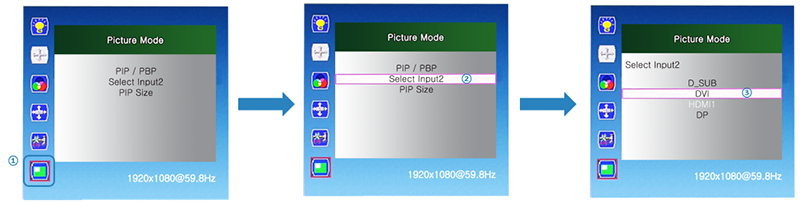

1) PIP / PBP 입력단자1(HDMI1)를 연결하고 아래와 같이 설정한 후 입력단자2(DVI)를 연결해 주세요. ① Picture Mode 선택 ② Select Input2 선택 ③ 활성화된 메뉴 중 입력단자2을 선택

3. PIP 크기 설정

PIP Size Setup

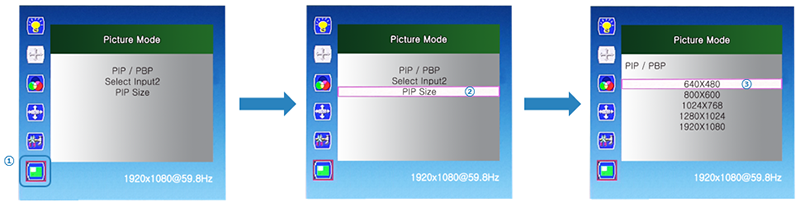

1) Picture Mode에서 PIP Size를 선택해 주세요. ① Picture Mode 선택 ② PIP Size 선택 ③ 아래 메뉴에서 크기 선택

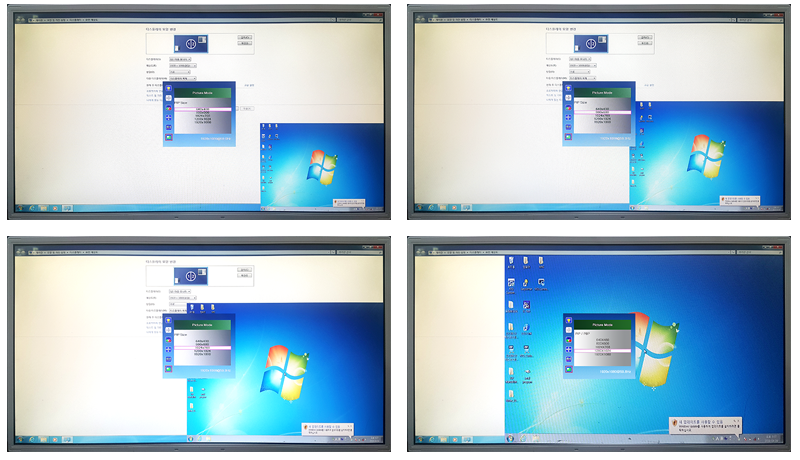

2) 본영상의 크기(해상도)는 1920x1080이며 아래 그림을 보고 원하는 크기(해상도)를 선택해 주세요.
