HN800 - RS232 통신 설치 / 제어 | Install RS232 / Control with RS232

[ INSTALL RS232 -3by3 ]

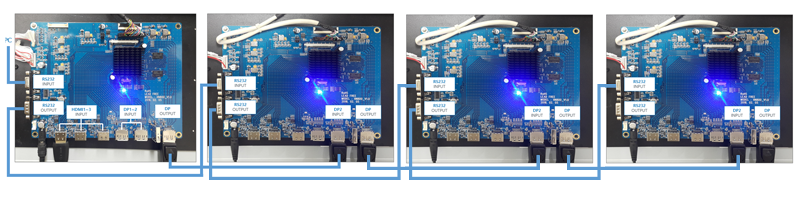

1. DP 데이지 체인 방식으로 아래와 같이 보드 9개를 연결해 주세요.

Connect four boards with DP daisy chain as shown below.
    1번 보드 Input은 HDMI1,2,3과 DP 1,2 중 선택가능하며 1~9번 보드의 DP Output은 연결되는 다음 보드의 DP Input으로 연결해 주세요.

2. VideoWall / Port Setup

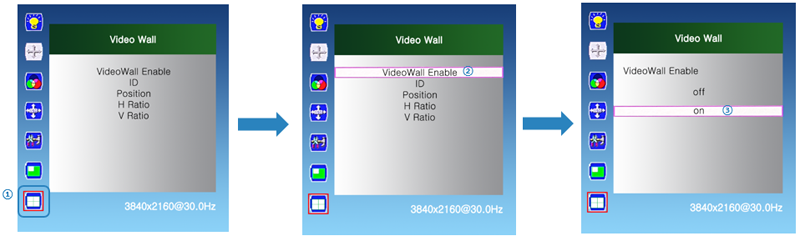

    1) Video Wall Mode > VideoWall Enable을 on으로 설정해 주세요.

    ① Video Wall 선택
    ② VideoWall Enable 선택
    ③ on 선택

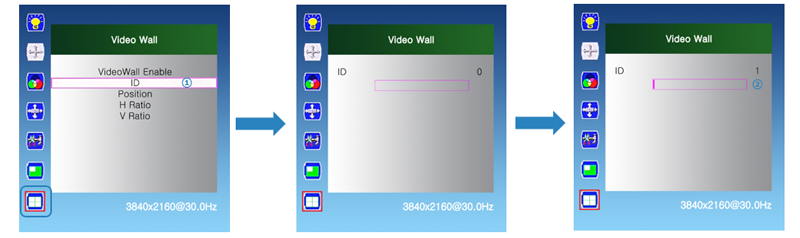

    2) 각 화면(패널)에 ID를 설정해 주세요.

    ① ID 선택
    ② ID 설정(1~9번)

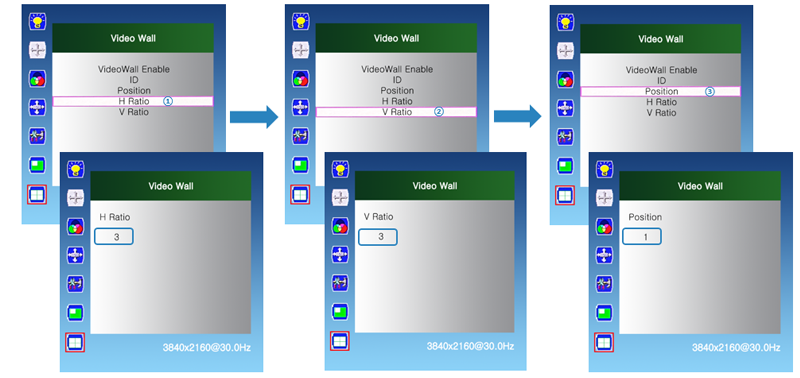

    3) 3by3로 설정할 경우 각 화면(패널)마다 Position을 아래 그림과 같이 설정해 주세요.

    ① 수직 비율(H Ratio)을 3로 설정해 주세요.
    ② 수평 비율(V Ratio)을 3로 설정해 주세요.
    ③ 패널 위치(Position)를 각각 1~9로 설정해 주세요.

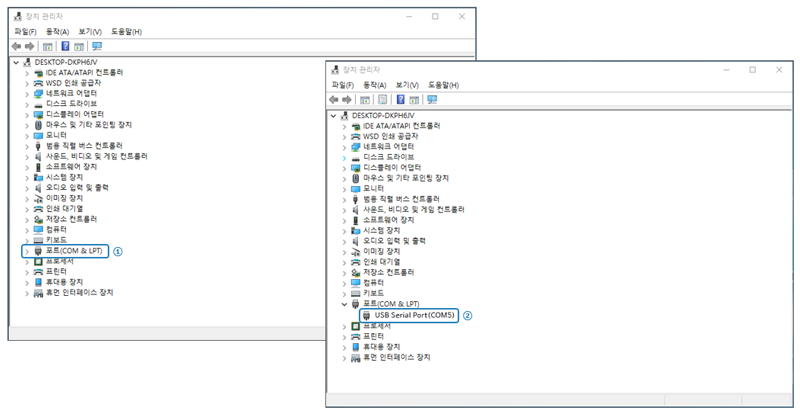

    4) 장치 관리자에서 포트의 USB Serial Port(COM번호)를 확인해 주세요.(COM번호는 PC마다 다르게 확인됩니다.)

3. Download and Install Files

    1) HN800 실행 파일을 다운로드 해주세요.
    [ 다운로드 페이지 ]
    [실행파일 다운로드]

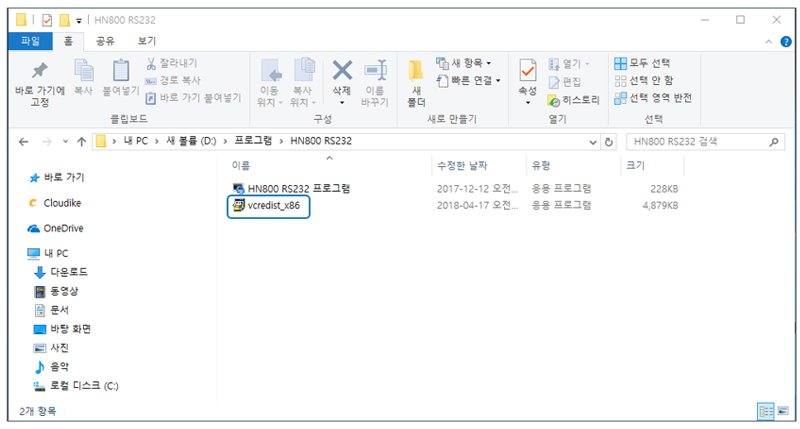

    2) 다운 받은 실행 파일(HN800 RS232)은 압축을 풀어 vcredist_x86를 실행해 주세요.

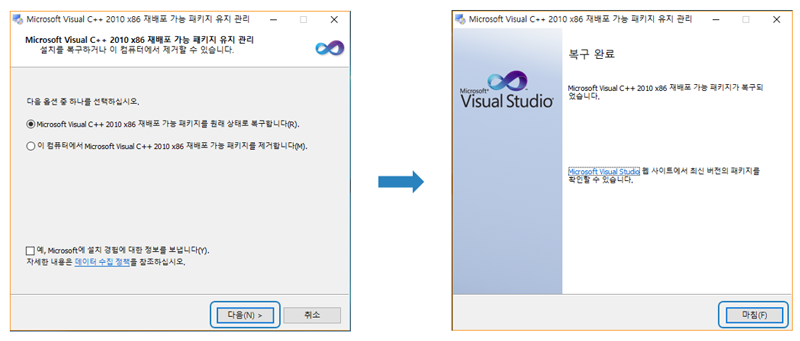

    3) 아래와 같이 설치해 주세요.

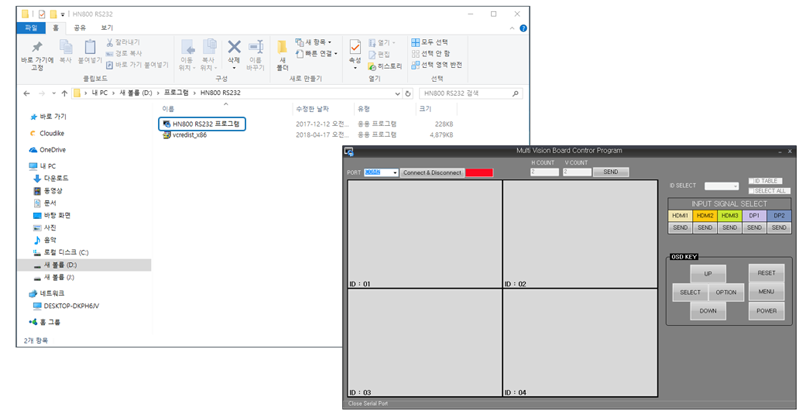

    4) HN800 RS232 프로그램을 실행해 주시면 아래와 같은 UI화면이 나타납니다.
